XTT-PDB-516000-V10 冗長電源バックプレーン
ブランド CHINA
製品の産地 中国
納入時間 15日以内
供給能力 9999
XTT-PDB-516000-V10冗長電源バックプレーンは、高性能コンピューティング環境向けに設計された産業グレードの配電ソリューションです。最大5台のホットスワップ対応CRPS電源モジュール（各3200W）をサポートし、合計16,000Wの出力を実現し、ミッションクリティカルなアプリケーションに比類のない拡張性と冗長性を提供します。31個のGPU/CPU電源インターフェース、I2C BMCモニタリング、そしてサーバー/GPUとの汎用的な互換性を備えたこのバックプレーンは、AIデータセンター、クラウドインフラストラクチャ、HPCクラスターにおけるゼロダウンタイム運用を実現します。
ダウンロード
詳細な説明
コア仕様
•
モデル: XTT-PDB-516000-V10
•
最大出力: 16,000W (5×3200W CRPSモジュール)
•
寸法: 426.00 んん (長さ) × 125.00 んん (幅) × 2.50 んん (高さ)
•
冗長性: 1 ～ 5 個のモジュールを並列に動作させ、余分なユニットはバックアップとして自動的に起動します。
•

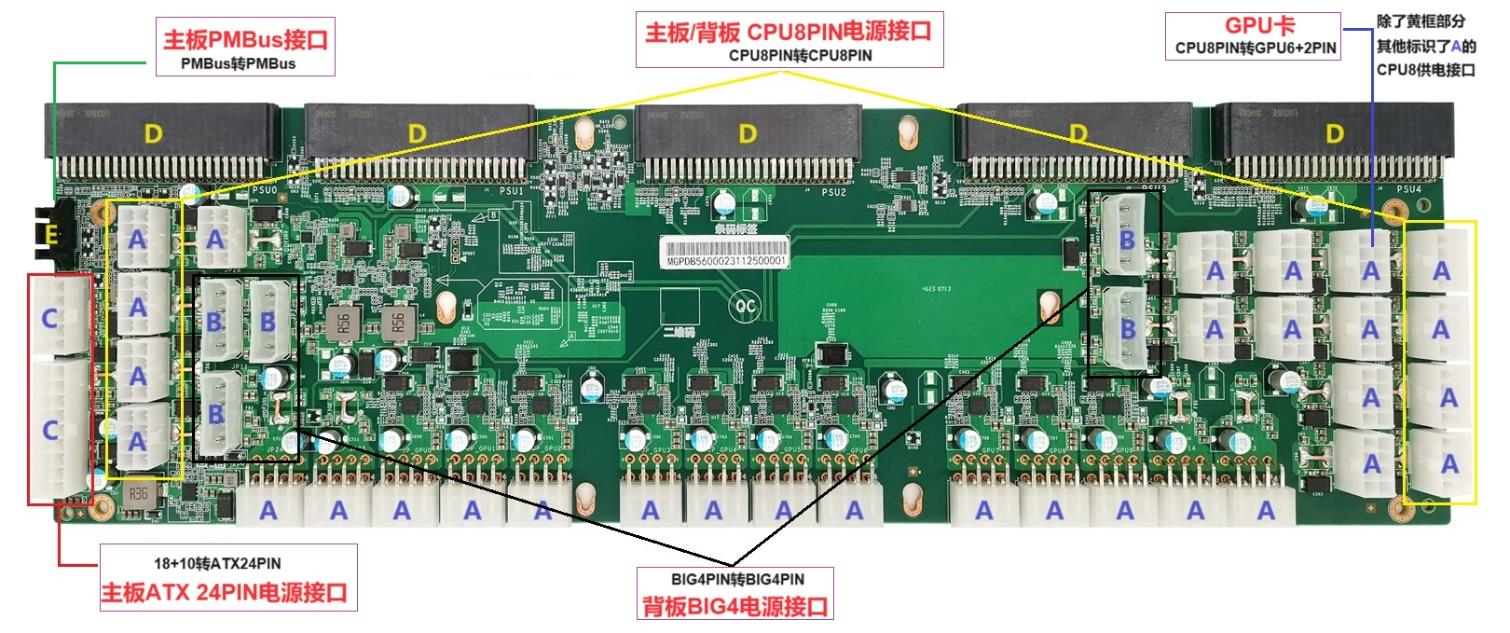

主要なインターフェース：
•
31× CPU 8ピンミニフィット 2x4 (ポイントA)
•
5× Dタイプビッグ4ピン（ポイントB）
•
ミニ フィット 2x5 + 2x9 → ATX 24PIN (ポイントC)
•
5× CRPS 電源コネクタ（ポイント D）
•
PMバス + I2C BMC（ポイントEとF）
電力アーキテクチャと信頼性
•
16,000Wの拡張性：
•
1 ～ 5 個の CRPS モジュールを並列に展開し、グラフィックプロセッサ 密度の高い 人工知能 サーバーまたはストレージ アレイの電力を動的にスケーリングします。
•
ホットスワップ可能なモジュールにより、システムをシャットダウンせずに交換が可能になり、24 時間 365 日稼働するデータセンターにとって重要になります。
•
真のN+1冗長性：
•
アクティブユニットに障害が発生したり、負荷しきい値を超えたりすると、未使用のモジュールが自動的にバックアップを提供します。
•
すべてのモジュールが負荷を均等に分散し、単一障害点を排除します。
インターフェース機能
1.
グラフィックプロセッサ/CPU パワーハブ (ポイント A)：
•
マザーボードの CPU 8PIN を直接接続します。
•
グラフィックプロセッサ 8ピン（6+2）または12VHPWRアダプター経由 (例: NVIDIA RTX 40 シリーズ/AMD RDNA 3)。
•
31× 8PINポートサポート:
•
人工知能 トレーニング リグ内の 8 個以上のハイエンド グラフィックプロセッサ への同時電力供給を可能にします。
2.
ストレージとマザーボードの統合：
•
Dタイプ ビッグ4PIN（ポイントB）: 大規模ストレージ システムの ハードディスク/SSD バックプレーンに電力を供給します。
•

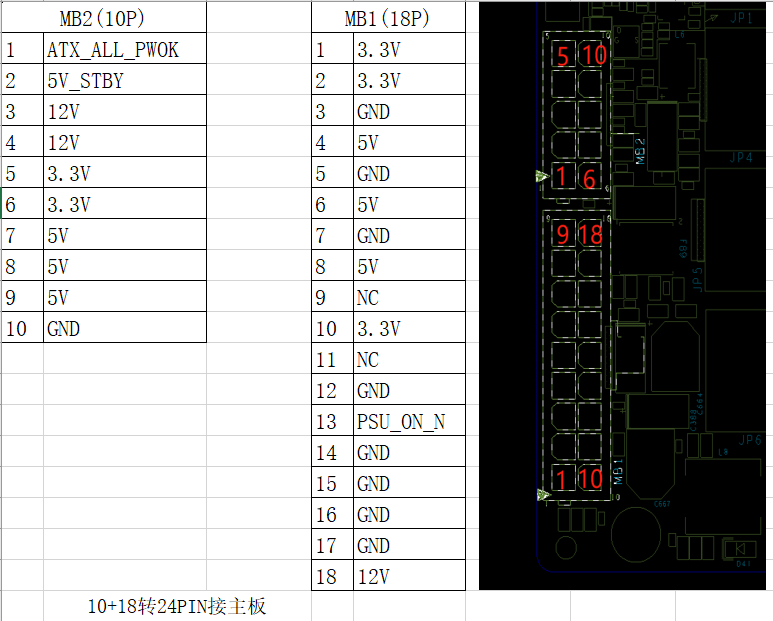

ATX 24PIN変換（ポイントC）: 標準のサーバーマザーボードと互換性があります。
3.
監視と管理：
•
PMバス（E地点）: BMC 経由でリアルタイムの電力/温度を追跡します (マザーボードのサポートが必要です)。
•
I2C BMC（ポイントF）: 予測メンテナンスのシステムレベルの制御を強化します。
接続方法
•

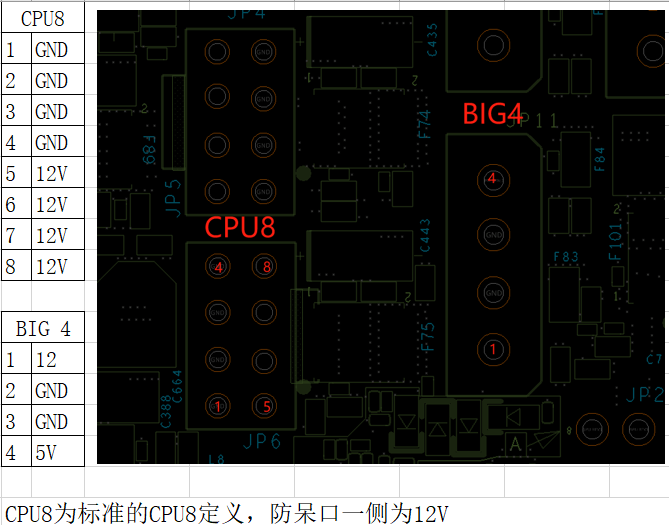

CPU 8PINポート: アダプターの使用目的:
•
CPU 8PIN → マザーボード
•
CPU 8ピン → グラフィックプロセッサ 6+2ピン/12VHPWR
•
Dタイプ4PIN: ストレージ バックプレーンへの直接リンク。
•
CRPSモジュール: プラグアンドプレイインストール。
推奨配線のビジュアルガイド:
技術的なハイライト
1.
将来を見据えたGPUサポート：
•
次世代 グラフィックプロセッサ 向けのネイティブ 12VHPWR 互換性により、従来の 8PIN ソリューションに比べてケーブルの乱雑さが軽減されます。
2.
エネルギーインテリジェンス：
•
PMバス + I2C BMC はきめ細かな電力分析を提供し、ハイパースケール展開における効率を最適化します。
3.
メンテナンス効率：
•
ツール不要のモジュール交換によりダウンタイムが 40% 削減され、並列設計により容量のアップグレードが簡素化されます。
4.
エンタープライズレジリエンス：
•
8 層 プリント基板 により、16kW 負荷下でも信号の整合性が確保され、すべてのモジュールがスロットルなしで同時に動作します。
対象アプリケーション
•
マルチGPU構成のAI/MLトレーニングサーバー
•
高可用性データセンターラック
•
エッジコンピューティングとハイパースケールストレージ
•
財務モデリングまたは科学シミュレーションクラスター
注文情報
XTT-PDB-516000-V10は、16,000Wの拡張性と堅牢な冗長性を兼ね備え、電源インフラを飛躍的に向上させます。OEMカスタマイズや一括購入価格については、営業担当までお問い合わせください。
