XTT-PDB-56000 冗長電源バックプレーン

ブランド CHINA

製品の産地中国

納入時間 15日以内

供給能力 9999

XTT-PDB-56000冗長電源バックプレーンは、エンタープライズサーバー、AIコンピューティングプラットフォーム、データセンター向けに設計された高性能な電源分配ソリューションです。最大出力6000WのCRPS電源モジュールを最大5台までサポートし、信頼性と拡張性に優れた電力供給を実現します。モジュラー設計には、CPU 8PINコネクタ31個、Dタイプ大きい 4PINインターフェース5個、PMbusモニタリング機能が搭載されており、マザーボード、GPUカード、ストレージシステムとのシームレスな統合を可能にするとともに、ホットスワップ可能な冗長性を提供し、中断のない運用を実現します。

ダウンロード

XTT-PDB-56000-冗長バックプレーン仕様_20240625.pdf

Send Email

XTT-PDB-56000 冗長電源バックプレーン

詳細な説明

コア機能

•
冗長電源アーキテクチャ：

•
1～5台のCRPS電源モジュールを並列接続し、最大6000Wの電力を供給します。プライマリユニットに障害が発生した場合、冗長モジュールが自動的に起動し、AIトレーニングやクラウドコンピューティングなどの重要なアプリケーションで24時間365日の稼働を保証します。
•
ホットスワップ可能な設計により、システムをシャットダウンせずにモジュールを簡単に交換でき、ダウンタイムを最小限に抑えます。

•
マルチインターフェース接続：

•
31x CPU 8ピンミニフィット2x4コネクタ: マザーボードの CPU 電源入力またはグラフィックプロセッサカード (8PIN から 6+2 アダプター経由) に接続できる多用途ポート。人工知能サーバーまたは HPC クラスターの高電力コンポーネントをサポートします。
•
Dタイプ大型4ピンコネクタ5個: ハードドライブバックプレーンまたはストレージアレイに電力を供給するのに最適で、データ集約型のタスクに安定したエネルギー供給を保証します。
•
ミニフィット - ATX 24PIN アダプター: ミニフィット 2x5 コネクタ 1 個とミニフィット 2x9 コネクタ 1 個が含まれており、標準のマザーボード電源インターフェイスと直接互換性があり、セットアップが簡単になります。
•
PMbusモニタリング: BMC システムを介してリアルタイムの電力消費、温度、効率を追跡するための専用の PMバスコネクタを備えており、エンタープライズ環境の予測メンテナンスを強化します。

•
堅牢な構築とスケーラビリティ：

•
コンパクトな 8 層プリント基板設計 (424.00 x 125.00 x 2.50 んん) により、4U ラックマウントサーバーのスペースが最適化され、追加のグラフィックプロセッサやアクセラレータなどの将来の拡張もサポートされます。
•
並列電源モジュール構成により、ワークロードの需要に応じて 1 ～ 5 ユニットまで柔軟に拡張でき、使用量が少ないシナリオでのエネルギーの無駄を削減します。

技術仕様

•
モデル: XTT-PDB-56000
•
寸法: 424.00 んん (長さ) x 125.00 んん (幅) x 2.50 んん (高さ)
•
電力容量: CRPSモジュール5個で最大6000W
•
コネクタの種類：

•
31x CPU 8ピンミニフィット 2x4
•
5x Dタイプビッグ4PIN
•
1x ミニフィット 2x5 + 1x ミニフィット 2x9 (ATX 24PIN変換用)
•
CRPS電源コネクタ5個
•
PMbusコネクタ x 1

•
互換性: インテル/AMD サーバーマザーボード、NVIDIA/AMD グラフィックプロセッサ、および標準ストレージバックプレーンで動作します。

主なハイライト

1.
高密度電力分配：

•
5基のCRPSモジュールを通じて6000Wのピーク電力を供給し、マルチGPU AIサーバーやHPCノードなどの電力消費量の多い環境に最適です。冗長性により、単一障害点をなくし、データセンターの信頼性向上に不可欠です。

2.
ユニバーサルインターフェースサポート：

•
31個のCPU 8PINポートはすべてGPU電源（アダプター経由）としても機能し、機械学習やレンダリングファームへの柔軟な導入を可能にします。Dタイプ4PINコネクタは、ビッグデータワークフローにおけるストレージ統合を簡素化します。

3.
エネルギー効率と監視：

•
PMbus統合により、電力使用量に関する実用的なインサイトが得られ、エネルギーコストの最適化と24時間365日稼働時の過熱防止に役立ちます。ホットスワップ可能なモジュールにより、メンテナンスコストを30%削減します。

4.
導入の容易さ：

•
ツールフリーアクセスと標準化されたコネクタにより、サーバーラックへの迅速な設置が可能です。パラレルモジュールシステムは段階的なアップグレードをサポートし、固定電力ソリューションと比較して導入時間を50%短縮します。

インターフェース接続方法

XTT-PDB-56000 は、さまざまなコンポーネントに多様な配線オプションを提供します。

•

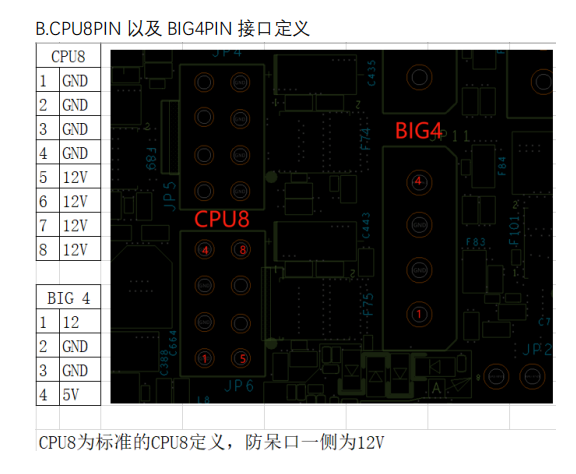

CPU 8PINコネクタ（ポイントA）: マザーボードの電源には CPU 8PIN から CPU 8PIN へのケーブルを使用し、グラフィックカードの統合には CPU 8PIN からグラフィックプロセッサ 6+2 へのケーブルを使用します。
•
Dタイプビッグ4ピンコネクタ（ポイントB）: Dタイプ 4PIN ケーブルを使用してハードドライブバックプレーンに直接接続し、安定したストレージ電源を確保します。
•

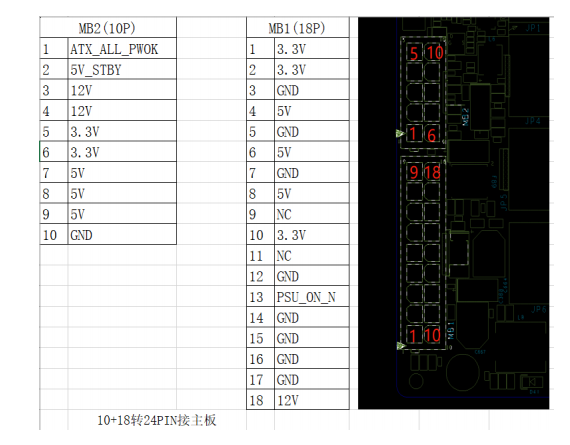

ミニフィットから ATX 24PIN (ポイント C): 標準マザーボードに接続するには、ミニフィット 2x5/2x9 から ATX 24PIN ケーブルを使用します。
•
CRPS 電源コネクタ（ポイント D）: スケーラブルな電源入力のために CRPS モジュールを接続します。

•
PMbusコネクタ（ポイントE）: BMC 経由の監視に PMバスケーブルを利用します。予測分析に最適です。
以下は、これらのインターフェースに推奨される接続方法を示すビジュアルガイドです。
